Kompletní průvodce nákupem odtokových van HVAC

Pravá Vypouštěcí nádoba HVAC závisí na třech rozhodnutích: materiál, který odpovídá vlhkosti a expozici, které bude jednotka čelit, hloubka a sklon, které odpovídají objemu kondenzátu, který systém skutečně produkuje, a zda instalace potřebuje vedle primární vanu sekundární vanu. Uveďte tyto tři podrobnosti správně a Vypouštěcí nádoba klimatizace bude tiše vykonávat svou práci roky, poplete kterýkoli z nich a prvním příznakem potíží je obvykle mokrý strop nebo zkorodované dno pánve, dokud si to nikdo nevšiml.

Tento průvodce vás seznámí s tím, jak vlastně funguje nádoba na odvod kondenzátu, jak se porovnávají nádoby z pozinkované oceli, nerezové oceli a polymeru, jak správně dimenzovat a naklonit pánev a co se může pokazit, když je nádoba při běžné údržbě přehlédnuta. Ať už určujete pánve pro nové instalace nebo nahrazujete vadnou, cíl je stejný: přizpůsobit pánev systému a prostředí, ve kterém se nachází.

Co dělá vypouštěcí vana HVAC

Sběr a vedení kondenzátu

Když teplý vnitřní vzduch prochází přes studenou spirálu výparníku, vlhkost kondenzuje ze vzduchu a odkapává dolů. Instalace odtokové vany HVAC je umístěna přímo pod touto spirálou, zachycuje každou kapku a vede ji směrem k odtokovému potrubí, místo aby se shromažďovala na podlaze, v potrubí nebo uvnitř stropní dutiny. Ve vlhkém dni může obytný systém střední velikosti produkovat několik litrů kondenzátu, takže pánev dělá skutečnou, nepřetržitou práci, než aby tam seděla jako formalita.

Primární pánve vs sekundární pánve

Většina vnitřních jednotek obsahuje primární vanu zabudovanou přímo do krytu jednotky. Když je stejná jednotka namontována v podkroví, podkroví nebo jakémkoli prostoru nad dokončeným stropem, je pod celou jednotku umístěna sekundární vana, někdy nazývaná pomocná nebo přepadová vana, jako záloha. Pokud se primární vana nebo její odtokové potrubí někdy ucpe, sekundární vana zachytí přepad a buď spustí bezpečnostní spínač, nebo se vypustí samostatně, čímž se získá čas, než voda dosáhne stropu pod ním.

Kde se používají odtokové vany klimatizací

Požadavky na odtokovou vanu kondenzátu se mění v závislosti na tom, kde je jednotka umístěna a jak velké riziko by únik vytvořil. Níže uvedená tabulka uvádí, jak se obvykle mění použití pánve napříč běžnými typy instalací.

Obecné dimenzování a vedení sklonu napříč běžnými aplikacemi odtokových van HVAC
Typ systému	Typická hloubka pánve	Doporučený sklon	Běžný materiál
Rezidenční split systém vnitřní cívka	1,5 až 2 palce	Mírný sklon směrem k odtoku	Pozinkovaná ocel nebo polymer
Půdní nebo půdní vzduchový ovladač	2,5 až 3 palce	Svah plus vyhrazený přepadový vývod	Pozinkovaná ocel nebo nerezová ocel
Jednotka lehkého komerčního balení	3 až 4 palce	Nepřetržitý sklon po celé délce pánve	Nerezová ocel
Základní miska střešní kondenzační jednotky	4 palce a výše	Svažte se k několika odtokovým bodům	Pozinkovaná ocel s korozním povlakem

Srovnávané materiály: pozinkované, nerezové a polymerové odkapávací pánve

Výběr materiálu je jediným největším faktorem, který odděluje kovovou odtokovou vanu, která vydrží roky, od té, kterou je třeba včas vyměnit. Volitelné pozinkované odtokové vany nabízejí solidní rovnováhu mezi odolností a snadnou výrobou, díky čemuž jsou běžnou výchozí volbou pro staardní obytné a lehké komerční práce. Odtoková vana z nerezové oceli nabízí určitou flexibilitu výroby za nejlepší odolnost proti korozi a nejdelší životnost, což je důvod, proč se častěji objevuje v komerčních systémech a pobřežních prostředích nebo prostředích s vysokou vlhkostí. Polymerové nebo plastové pánve se zcela naklánějí opačným směrem a upřednostňují nízkou hmotnost a flexibilitu tvarování před dlouhodobou strukturální trvanlivostí.

Radarová tabulka níže porovnává všechny tři materiály v pěti praktických faktorech, na kterých při výběru mezi nimi nejvíce záleží.

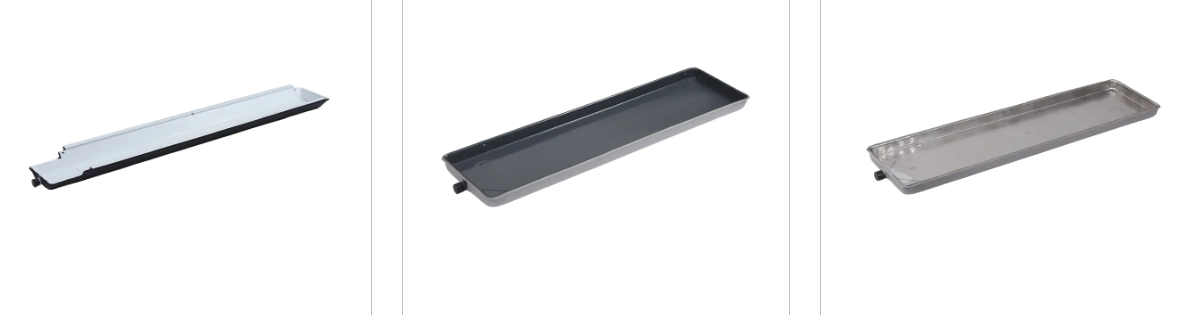

Odkapávací pánev z nerezové oceli Pozinkovaná odkapávací pánev Polymerová odkapávací pánev

Výběr správné hloubky panorámy pro vaši instalaci

Poddimenzovaná odtoková vana klimatizace je jednou z nejčastějších příčin přetečení, jednoduše proto, že nedokáže pojmout dostatek kondenzátu během maximální vlhkosti, než voda dosáhne okraje. Požadavky na hloubku se mění podle typu instalace, od mělkých vaniček zabudovaných do okna a zabalených koncových jednotek až po hlubší podstavce používané na střešních zařízeních. Níže uvedená tabulka porovnává typickou hloubku panorámy ve čtyřech běžných kategoriích aplikací.

Typická hloubka panorámování podle aplikace (palce)

Obrázek: obecná hloubka podle aplikace, skutečná hloubka pánve by měla odpovídat specifikacím výrobce pro přesnou instalovanou jednotku.

Jak se objem kondenzátu mění s vlhkostí a ročním obdobím

Výstup kondenzátu není po celý rok stálý, stoupá a klesá s venkovní vlhkostí a náročností chodu systému. To je důvod, proč odtoková vana HVAC, která se na jaře jeví jako naprosto dostačující, může během nejvlhčího léta náhle vykazovat známky napětí. Spojnicový graf níže znázorňuje obecný sezónní vzorec relativního objemu kondenzátu, což je užitečný kontext při rozhodování o tom, jakou rezervu zabudovat do kapacity vany.

Ilustrativní sezónní vzor objemu kondenzátu

Obrázek: obecný ilustrativní sezónní průběh, skutečný objem kondenzátu závisí na místním klimatu a době provozu systému.

Běžné problémy: přetečení, rez a ucpané odtoky

Proč je moje vypouštěcí nádoba AC plná vody je jednou z nejčastějších otázek, na které se majitelé domů ptají, a odpovědí je téměř vždy spíše ucpání než porucha samotné nádoby. Prach, řasy a nečistoty se v průběhu času hromadí uvnitř odtokového potrubí a zpomalují nebo zastavují tok kondenzátu, dokud se nevrátí zpět do pánve a nakonec přeteče. Prasklá pánev, koroze ve švech nebo vadný plovákový spínač jsou další časté viníky, i když mají tendenci se vyvíjet postupně. Sloupcový graf níže ukazuje obecné rozdělení toho, jak často se jednotlivé příčiny objevují během servisních hovorů.

Relativní frekvence problémů s běžnou odtokovou vanou (ilustrativní index)

Obrázek: názorné srovnání toho, jak často se jednotlivé problémy objevují během rutinních servisních návštěv.

Plán údržby a čištění

Jak často by se měla vypouštěcí nádoba AC čistit

Většina obytných systémů těží z kontroly pánve a odtokového potrubí alespoň jednou za chladící sezónu, ideálně těsně předtím, než se oteplí. Domy ve vlhkém podnebí nebo s velkým množstvím okolní vegetace mohou vyžadovat kontrolu dvakrát ročně, protože řasy a nečistoty se v těchto podmínkách hromadí rychleji.

Před kontrolou nebo čištěním pánve a vypouštěcího potrubí vypněte systém.
Odstraňte veškerou stojatou vodu a zkontrolujte, zda uvnitř pánve nejsou viditelné nečistoty, růst řas nebo sediment.
Vyčistěte otvor odtokového potrubí od usazenin, aby kondenzát mohl volně proudit směrem k výstupnímu bodu.
Zkontrolujte povrch pánve a švy, zda na nich nejsou rezavé skvrny, důlky nebo vlasové trhliny, které by se mohly časem rozšířit.
Vyzkoušejte plovákový spínač, pokud jej pánev obsahuje, abyste se ujistili, že stále vypíná systém, když voda stoupne příliš vysoko.

Výběr spolehlivého výrobce odtokových van HVAC

Spolupráce se zavedeným výrobcem odtokové vany HVAC je důležitější, než by se mohlo zdát, protože kvalita vany je do značné míry určována během výroby, spíše než něco, co lze opravit po instalaci. Jednodílný lisovaný nebo plně svařovaný šev zabraňuje slabým místům, kde mají netěsnosti a rez jako první. Hledejte výrobce odtokové vany klimatizace, který dokáže udržet konzistentní tloušťku stěny po celé vaničce, nabízí pozinkované i nerezové varianty a podporuje nestandardní dimenzování střešních jednotek, skříňových jednotek a dalších instalací, které neodpovídají standardní šabloně.

Schopný dodavatel vany pro odvod kondenzátu by měl být také schopen upravit polohu odtoku, sklon vany a celkovou kapacitu tak, aby odpovídaly konkrétnímu systému, spíše než nutit každý projekt do stejného pevného designu. Volitelné funkce, jako jsou povlaky proti plísním nebo nakloněný drenážní kanál, stojí za to se zeptat přímo, protože snižují usazování mikrobů a stojatou vodu mezi čištěním.

O společnosti Cixi Chenfeng Electric Co., Ltd.

Cixi Chenfeng Electric Co., Ltd. je profesionální podnik v oboru elektro, zaměřený na vývoj a výrobu příslušenství centrální klimatizace, včetně komponentů kondenzátorů a van na odvod kondenzátu. Sestavy kondenzátorů jsou postaveny na vysoce účinných teplosměnných trubkách a konstrukcích žeber kompatibilních s běžnými chladivy, které jsou k dispozici v měděných trubkách, hliníkových žebrech nebo celohliníkové konstrukci, s modulárními strukturami, které se přizpůsobí multisplitovým systémům a komerčním jednotkám.

Na straně odtokové vany se výroba spoléhá na jednodílné lisování nebo svařování z galvanizované oceli a nerezové oceli, s možností protiplísňových povlaků a šikmých drenážních kanálů, které pomáhají předcházet mikrobiálnímu růstu a stojaté vodě. Nestandardní dimenzování je podporováno napříč střešními jednotkami, skříňovými jednotkami a dalšími typy instalací s nastavitelnou polohou odtoku a sklonem, aby odpovídala přesné konfiguraci každého zákazníka. Jako v Číně Vypouštěcí nádoba HVAC and Vypouštěcí vany klimatizace továrna Cixi Chenfeng podporuje velkoobchodní přizpůsobení ODM a OEM podpořené společným laboratorním testováním výkonu proudění vzduchu a odvodnění.

Často kladené otázky

Q1. Co je vypouštěcí vana klimatizace

Jedná se o mělkou vanu instalovanou pod spirálou výparníku nebo vnitřní jednotkou, která shromažďuje kondenzát a odvádí jej směrem k odtokovému potrubí, čímž zabraňuje odkapávání vody do okolního prostoru.

Q2. Co dělá odtoková vana HVAC

Zachycuje kondenzát vznikající při průchodu teplého vzduchu přes studenou spirálu a odvádí tuto vodu bezpečně pryč z jednotky, místo aby se nechala hromadit nebo odkapávat uvnitř budovy.

Q3. Proč je moje vypouštěcí nádoba AC plná vody

Plná nebo přetékající pánev je nejčastěji způsobena ucpaným odtokovým potrubím, i když prasklá pánev, poškození rzí nebo vadný plovákový spínač mohou také umožnit hromadění vody.

Q4. Jak často by se měla vypouštěcí nádoba AC čistit

Roční kontrola před sezónou chlazení je rozumným výchozím bodem pro většinu domů, přičemž druhá kontrola se doporučuje ve vlhkém podnebí nebo v oblastech s hustou okolní vegetací.

Q5. Můžete vyměnit odtokovou vanu AC

Ano, odtokovou vanu lze vyměnit samostatně bez výměny celé vnitřní jednotky, pokud náhradní vana odpovídá hloubce, půdorysu a poloze odtoku původní.

Q6. Co je sekundární odtoková vana

Sekundární nebo pomocná vana je umístěna pod celou vnitřní jednotkou, obvykle v půdní nebo půdní instalaci, a zachycuje přetečení, pokud se primární vana nebo odtokové potrubí někdy ucpe.

Q7. Jaký materiál je nejlepší pro AC odtokovou vanu

Nerezová ocel nabízí nejvyšší odolnost proti korozi a nejdelší životnost, galvanizovaná ocel poskytuje trvanlivou a cenově výhodnou střední cestu a polymerové pánve upřednostňují nízkou hmotnost před dlouhodobou životností.

Q8. Jak dlouho vydrží odkapávací miska

Životnost se liší podle materiálu a prostředí, přičemž dobře udržované nerezové a pozinkované pánve běžně vydrží mnoho let, zatímco vystavení stojaté vodě a nečistotám má tendenci tuto životnost zkracovat.

Q9. Proč odpadní vana AC rezaví

Rez vzniká, když se ochranný povlak na kovové pánvi opotřebuje nebo se poškrábe, což umožňuje stojatému kondenzátu a vlhkosti dosáhnout při opakovaném vystavení holému kovu.

Q10. Jak zabráníte přetečení odtokové misky AC

Udržujte odtokové potrubí čisté, nádobu pravidelně kontrolujte, zda není popraskaná nebo zrezivělá, a ujistěte se, že sklon pánve směřuje vodu k odtoku, místo aby se shromažďovala na jednom místě.
