Odtokové vany klimatizací: Kompletní průvodce kupujícím HVAC

Co Vypouštěcí nádoba klimatizace Ve skutečnosti ano

An vypouštěcí vana klimatizace shromažďuje kondenzovanou vodu, která se tvoří na spirále výparníku během chladicího cyklu, a odvádí ji do odpadního potrubí, čímž udržuje vlhkost mimo potrubí, izolaci a okolní konstrukční materiál. Bez správně namontované pánve by kondenzát jednoduše stékal z výměníku a kalil by se uvnitř skříně klimatizačního zařízení nebo by odkapával do prostoru pod jednotkou.

Většina obytných a lehkých komerčních systémů používá dvě pánve, které spolupracují: primární pánev namontovanou přímo pod spirálou výparníku a sekundární pánev nainstalovanou pod celým vzduchovým zařízením jako záložní záchytná nádrž. Toto duální uspořádání je standardní praxí v půdních a šatních instalacích, protože poskytuje druhou linii obrany, pokud dojde k omezení primárního odtokového potrubí.

Zda je komponenta popsána jako an Vypouštěcí vana HVAC , nádoba na kondenzát nebo an vypouštěcí vana klimatizace Funkce zůstává stejná u různých značek a velikostí systému: řiďte kondenzát tak, aby ponechal systém v kontrolované, nikoli nekontrolované cestě.

Jak funguje vypouštěcí nádoba AC uvnitř systému

Když teplý vnitřní vzduch prochází přes studenou spirálu výparníku, vlhkost ve vzduchu kondenzuje na povrchu spirály, podobně jako se tvoří voda na studeném skle. Tato voda kape dolů a přistává v pánvi umístěné přímo pod cívkou. Pánev je vyrobena s mírným sklonem směrem k jednomu rohu nebo okraji, kde se odtokový výstup připojuje k PVC nebo měděnému odtokovému potrubí, které odvádí vodu pryč z jednotky, obvykle k podlahovému odtoku, čerpadlu kondenzátu nebo vnějšímu vypouštěcímu bodu.

Primární versus sekundární role odtokové pánve

Primární nádoba je umístěna nejblíže k cívce a za normálních provozních podmínek zpracovává kondenzát. Sekundární miska, někdy nazývaná nouzová nebo pomocná miska, je umístěna pod celou stopou vzduchového ovladače a shromažďuje vodu pouze v případě, že primární miska přeteče nebo se ucpe hlavní odtokové potrubí. Mnoho sekundárních pánví obsahuje plovákový spínač, který automaticky vypne systém, když je detekována voda, což omezuje množství vody, které se může nahromadit, než si někdo všimne problému.

Proč záleží na sklonu a poloze výstupu

Pánev s nedostatečným sklonem umožňuje, aby voda spíše seděla, než aby odtékala, což zvyšuje šanci na stojatou vodu, hromadění usazenin a růst mikrobů v průběhu času. To je jeden z důvodů, proč výrobci věnují velkou pozornost umístění výstupu a geometrii pánve, spíše než aby s pánví zacházeli jako s jednoduchým plochým podnosem.

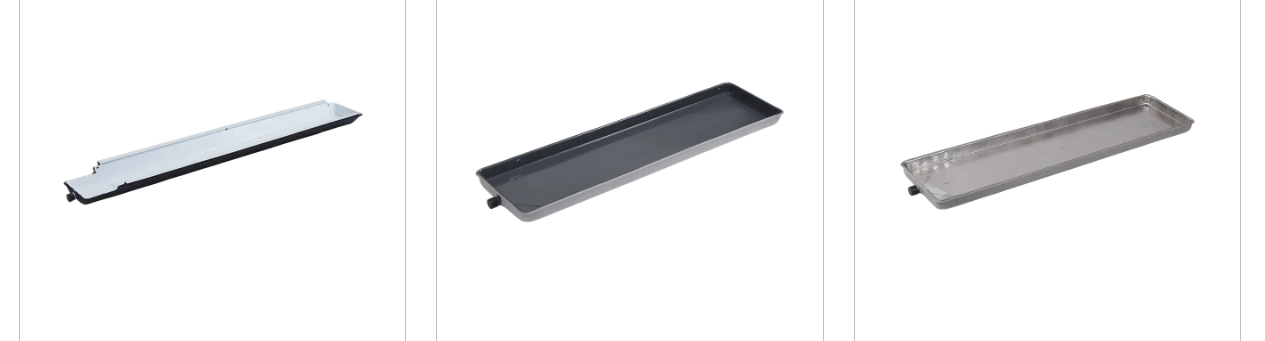

Možnosti materiálu odtokové vany: Nerezová ocel, galvanizovaná ocel a hliník

Výběr materiálu ovlivňuje, jak pánev odolává působení vlhkosti během let nepřetržitého používání. Tři materiály nejčastěji specifikované pro kondenzační vany HVAC jsou nerezová ocel, galvanizovaná ocel a hliník, přičemž každý z nich má jinou rovnováhu odolnosti proti korozi, hmotnosti a strukturální tuhosti.

Obecné srovnání odolnosti proti korozi napříč běžnými materiály kondenzátních van, relativní měřítko.

Odtoková nádoba HVAC z nerezové oceli

A nerezová vypouštěcí vana HVAC se obecně volí pro prostředí s vyšší vlhkostí nebo vystavením pobřežnímu vzduchu, protože slitina dobře odolává povrchové korozi po dlouhou dobu provozu. Nerezové pánve se také snáze udržují v čistotě, protože hladký povrch odolává usazování minerálních usazenin ve srovnání s ocelí s povlakem.

Odtoková nádoba z pozinkované oceli

A odkapávací miska z pozinkované oceli používá zinkový povlak na ocelovém základu, který poskytuje nákladově efektivní střední cestu mezi surovou ocelí a nerezem. Pozinkované pánve jsou široce používány ve standardních obytných instalacích, kde extrémní vlhkost nebo vystavení soli není primárním problémem.

Hliníková vypouštěcí nádoba AC

An hliníková vypouštěcí miska AC nabízí variantu s nižší hmotností, která stále účinně odolává korozi, což může zjednodušit manipulaci při instalaci v těsných půdních nebo stropních prostorech. Hliník tvoří přirozenou oxidovou vrstvu, která po instalaci pomáhá chránit povrch před další korozí.

Obecné srovnání materiálů pro kovovou konstrukci odtokové vany HVAC
Materiál	Relativní hmotnost	Typický případ použití
Nerezová ocel	Mírný	Vysoká humidity or coastal climates
Pozinkovaná ocel	Mírný	Standardní obytné systémy
hliník	Světlo	Instalace v podkroví nebo v těsném prostoru

Porovnání odtokových vaniček z nerezové oceli a pozinkované oceli

Vzhledem k tomu, že tyto dva materiály jsou nejčastěji specifikovány v projektech kondenzačních van HVAC, vzájemné srovnání několika praktických kritérií pomáhá objasnit, kde která možnost funguje nejlépe.

Redakční srovnání, modrá oblast představuje nerezovou ocel, oranžová oblast představuje pozinkovanou ocel, desetibodová stupnice.

Nerezová ocel má tendenci dosahovat vyššího skóre z hlediska odolnosti proti korozi a dlouhodobé životnosti, zatímco pozinkovaná ocel zůstává praktickou volbou pro standardní instalace, kde záleží na hospodárnosti a přímé dostupnosti více než na maximální odolnosti proti korozi.

Běžné příčiny přetečení odtokové misky AC

Mísa, která se neustále plní nebo přetéká, je obvykle příznakem zablokování nebo problému s prouděním vzduchu jinde v systému, spíše než závadou v pánvi samotné. Pochopení nejčastějších příčin pomáhá majitelům domů a technikům diagnostikovat problém rychleji.

Ilustrativní pořadí četnosti hlášených příčin přetečení odtokové vany, desetibodová stupnice.

Řasy, prach nebo nečistoty omezují odvod kondenzátu
Zmrazená nebo namrzlá spirála výparníku se taví rychleji, než může pánev vytéct
Pánev nainstalovaná bez přiměřeného sklonu směrem k vývodu
Fyzikální praskliny nebo koroze ve stárnoucí pánvi
Nefunkční čerpadlo kondenzátu u systémů, které na něj spoléhají

Kde je odtoková vana umístěna uvnitř AC jednotky

Umístění závisí na konfiguraci systému. V dělených systémech je primární vana umístěna pod vnitřní spirálou výparníku uvnitř skříně klimatizačního zařízení, běžně umístěného ve skříni, suterénu nebo podkroví. Sekundární nádoba je obvykle umístěna pod celým klimatizačním zařízením, když je jednotka instalována nad obytným prostorem, protože jakýkoli únik v tomto místě představuje vyšší riziko poškození stropu nebo stěny.

Zjednodušený izometrický pohled na typické umístění primární a sekundární odtokové vany ve skříni klimatizačního zařízení.

Ve střešních jednotkách je vana na kondenzát zabudována do krytu jednotky přímo pod sekcí výměníku, přičemž odtokové potrubí je vedeno přes střešní obrubník nebo základnu skříně k vnějšímu vypouštěcímu bodu.

Velikost a rozměry odkapávací pánve

Rozměry pánve jsou přizpůsobeny půdorysu spirály výparníku nebo skříně vzduchového ovladače, takže dimenzování je obecně specifikováno výrobcem zařízení, nikoli nezávisle. Hloubka je důležitá stejně jako délka a šířka, protože mělká pánev má menší rezervní kapacitu, pokud se odtokové potrubí dočasně omezí.

Obecná referenční velikost pro běžné obytné a lehké komerční kondenzační vany
Typ pánve	Typická hloubka	Společné nastavení
Primární pánev	1 až 2 palce	Pod spirálou výparníku
Sekundární pánev	2 až 3 palce	Pod plným vzduchovým ovladačem
Pánev střešní jednotky	Liší se podle modelu	Integrováno do základny skříně

Možnosti vlastní hloubky a půdorysu jsou běžné u náhradních projektů, kde již není k dispozici originální pánev nebo kde nestandardní velikost skříně vyžaduje přizpůsobení.

Plán údržby kondenzační vany HVAC

Rutinní čištění snižuje možnost hromadění usazenin a biologických usazenin rychleji, než je dokáže odvést odpadní potrubí. Spojnicový graf níže odráží obecný vztah mezi časem od posledního čištění a pravděpodobností omezeného odvodnění, který se používá jako referenční plán pro plánování údržby.

Obecná plánovací reference pro trend rizika přetečení ve vztahu k měsícům od posledního čištění.

Jak vyčistit odtokovou vanu AC

Před přístupem k oblasti pánve vypněte napájení klimatizačního zařízení.
Odstraňte stojatou vodu a viditelné nečistoty z povrchu pánve.
Propláchněte odtokové potrubí směsí doporučenou pro potrubí kondenzátu, abyste odstranili usazeniny.
Zkontrolujte pánev, zda nevykazuje praskliny, rezavé skvrny nebo opotřebení povlaku.
Zkontrolujte, zda se plovákový spínač, pokud je přítomen, volně pohybuje a správně se resetuje.
Obnovte napájení a zkontrolujte, zda kondenzát proudí směrem k výstupu podle očekávání.

Sourcing an Výrobce vypouštěcí pánve HVAC

Komponenty kondenzátoru a odtokové vany spolupracují jako součást chladicího cyklu, přičemž kondenzátor zajišťuje výměnu tepla mezi chladivem a venkovním vzduchem a odtoková vana řídí kondenzát, který vzniká při procesu chlazení. Kupující, kteří nakupují komponenty ve velkém, obvykle hledají dodavatele, který může podporovat konzistentní kvalitu lisování nebo svařování a flexibilitu nestandardních rozměrů.

Cixi Chenfeng Electric Co., Ltd. se zaměřuje na příslušenství pro centrální klimatizaci, včetně komponentů kondenzátorů s měděnou trubkou a hliníkovým žebrem nebo celohliníkové konstrukce kompatibilní s běžnými chladivy, jako jsou R410A a R32, spolu s komponentami odtokové vany vyráběnými lisováním nebo svařováním z jednoho kusu z pozinkované oceli a nerezové oceli. Odtokové vany mohou obsahovat povlaky proti plísním nebo nakloněný odtokový kanál, který pomáhá snížit stagnaci vody, a u střešních jednotek, skříňových jednotek a dalších instalačních formátů je podporováno nestandardní dimenzování, kde je třeba upravit polohu odtoku a sklon.

Na co se zeptat továrny na odkapávací misky na klimatizaci

Lze upravit půdorys a hloubku pánve pro konkrétní velikost skříně nebo obrubníku
Jaké možnosti povrchové úpravy nebo povrchové úpravy jsou k dispozici pro vlhké nebo přímořské prostředí
Je poloha odtoku nastavitelná tak, aby odpovídala stávajícímu vedení odtokového potrubí
Může výroba podporovat nerezové i pozinkované varianty od stejného dodavatele

Často kladené otázky

Co je vypouštěcí vana klimatizace

Jedná se o mělkou kovovou vanu umístěnou pod spirálou výparníku nebo vzduchovou jednotkou, která shromažďuje kondenzovanou vodu a směřuje ji k odtokovému potrubí, čímž udržuje vlhkost pryč od okolní konstrukce.

Co dělá odtoková vana HVAC

Zachycuje vodu, která vzniká, když spirála výparníku ochlazuje vnitřní vzduch, a odvádí tento kondenzát do odtokového výstupu, takže se nehromadí uvnitř skříně ani nekape do prostoru pod ním.

Co je miska na odvod kondenzátu

Vana na odvod kondenzátu je další běžný název pro stejnou součást, který konkrétně odkazuje na její roli při řízení vody, která kondenzuje na chladicí spirále během provozu.

Kde je vypouštěcí miska na klimatizaci

U dělených systémů je umístěn pod vnitřní spirálou výparníku ve skříni klimatizačního zařízení, zatímco u střešních balíčků je zabudován do základny skříně pod částí spirály.

Jak funguje AC odtoková vana

Kondenzát odkapává z výměníku do vany, která je nakloněná směrem k výstupu připojenému k odtokovému potrubí, což umožňuje vodě opouštět systém řízenou cestou, spíše než se hromadit.

Jaký je rozdíl mezi odkapávací vanou a vanou na kondenzát

Tyto termíny popisují stejnou součást, s odtokovou vanou a kondenzační vanou, které se zaměnitelně používají v dokumentaci HVAC pro obytné a komerční prostory.

Proč je moje vypouštěcí nádoba AC plná vody

Plná pánev obvykle ukazuje na omezené odtokové potrubí, ucpaný sifon nebo problém s čerpadlem, které brání vodě opustit pánev tak rychle, jak se hromadí.

Proč moje vypouštěcí vana HVAC přetéká

Přetečení je běžně spojeno s ucpaným potrubím kondenzátu, nedostatečným sklonem pánve nebo zamrzlým hadem, který se taví rychleji, než pánev a potrubí zvládnou výslednou vodu.

Proč mi teče odtoková vana klimatizace

Únik často vede k prasklé nebo zkorodované pánvi, uvolněnému spojení odtokového potrubí nebo švu, který selhal po delším vystavení stojaté vodě.

Proč se moje vypouštěcí vana AC stále plní

Opakující se nahromadění obvykle naznačuje odtokové potrubí, které vyžaduje pravidelné proplachování, řasy nebo nečistoty se hromadí rychleji než běžná údržba nebo sklon pánve, který již nevede účinně vodu.
